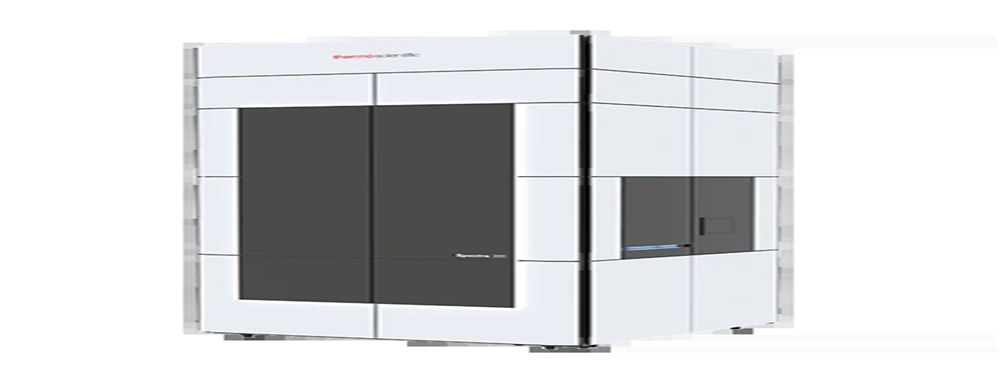

球差电镜

检测概述 球差电镜即球差校正透射电子显微镜，是通过引入球差校正器消除电磁透镜固有球差，获得亚埃级（<0.1nm）空间分辨率的高端微观表征技术。常见种类包括球差校正透射电镜（TEM模式）、球差校正扫描透射电镜（STEM模式）、原子级分辨球差电镜、原位球差电镜等。主要检测项目涵盖原子级结构表征、元素分布分析、缺陷检测、微区成分定量等。应用领域涉及纳米材料科学、能源存储与转化、半导体器件、生物纳米技术、材料失效分析等。其检测对质量控制的意义在于，可精准表征材料原子级微观结构，为材料性能优化、生产过程一致性管控及产品可靠性验证提供核心数据支撑。

检测项目

原子级形貌与结构表征：原子排列成像、晶格缺陷观测、相结构鉴定、晶界与界面结构分析。

元素分布分析：原子级元素mapping、微区化学态分析、杂质原子定位、元素占比定量。

缺陷与位错检测：位错结构表征、层错与堆垛层错分析、空位及间隙原子检测、晶向与取向关系分析。

微区成分定量：纳米级区域成分分析、原子级成分精准定量、掺杂元素分布检测。

检测样品

无机纳米材料：金属纳米颗粒、氧化物纳米线、量子点、陶瓷纳米粉体。

二维材料：石墨烯、过渡金属硫化物（如MoS₂）、黑磷、氮化硼纳米片。

半导体材料：晶圆片、半导体纳米薄膜、量子阱、纳米线器件。

催化材料：催化剂活性位点、载体微观结构、反应前后结构变化表征。

样品要求：块状样品尺寸需不超过5mm×5mm，粉末样品取样量≥1mg；需置于真空或干燥环境中保存，避免氧化、污染或破损；需提供样品来源、制备工艺、测试目标区域等基础信息。

测试周期

常规周期：5-7个工作日

特殊周期：7-10个工作日（含复杂样品制备或专项分析）

加急周期：3-5个工作日

注：周期从样品到达检测机构且相关资料齐全之日起计算，具体时长以实际检测项目、样品制备难度及分析需求为准。

检测标准

GB/T 30545-2014 纳米技术单壁碳纳米管的透射电子显微镜表征方法

GB/T 38113-2019 纳米技术石墨烯的透射电子显微镜表征方法

GB/T 37065-2018 纳米技术二氧化钛纳米材料的透射电子显微镜表征方法

GB/T 36064-2018 纳米技术半导体纳米材料的透射电子显微镜表征方法

JB/T 13790-2020 球差校正透射电子显微镜技术条件

GB/T 24180-2009 炭黑微观形貌的测定透射电子显微镜法
